Telecomando universale per apricancelli a 433.92 MHz

Di recente ho dovuto comprare un set di telecomandi  (parlo del telecomando universale, quelli ad autoapprendimento) per i cancelli di casa. La procedura di solito è semplice, si prende il telecomando originale, lo si affianca a quello universale e si clona il segnale. Purtroppo nel mio caso non ha funzionato, probabilmente per una incompatibilità a livello di frequenze (433.92MHz degli universali e 433 MHz del’originale o viceversa). Il modello del telecomando originale è Elvox ET2 ZX03.

Siccome i telecomandi originali Elvox sono alquanto costosi, una soluzione è stata quella di realizzare un circuito in grado di rendere comunque compatibili i cancelli con i telecomandi universali o qualsiasi altra marca di telecomandi. Questa soluzione richiede però la realizzazione di un circuito e non necessariamente potrebbe funzionare con altri tipi di telecomandi.

Ho trovato online invece un’altra soluzione interessate, per chi non avesse il tempo di realizzare il circuito da solo e che risolve in modo definitivo il problema legato alla duplicazione del telecomando, si chiama SHEDU

shedu

Si tratta di un prodotto che permette di usare lo smartphone in alternativa al telecomando.
Visto il costo equiparabile a quello di un paio di telecomandi e l’indubbia praticità, è una soluzione interessante sia per un uso personale che per le aziende.
Molto interessanti anche alcune funzioni aggiuntive come l’apertura per prossimità e la possibilità di condividere l’accesso ad altri utenti tramite l’app stessa in tutta sicurezza (utile ad esempio per concedere ai familiari la possibilità di aprire il cancello senza acquistare nuovi telecomandi).
Attualmente è in corso una promozione che permette di ottenere degli sconti sull’acquisto per chi si registra e condivide sui social tramite il link che vi viene inviato

SHEDU è sicuramente la soluzione più pratica e risolve definitivamente il problema; per quanto riguarda invece la realizzazione di un circuito ad-hoc, occorrerà prendere un modulo ricevitore da collegare elettricamente al telecomando Elvox originale: il circuito riceve il segnale dai telecomandi universali e comanda il telecomando originale. Il telecomando originale a sua volta emette il segnale per i cancelli che quindi si aprono/chiudono come di consueto.

Il circuito scelto è RKAU2, un ricevitore con attacco molex in auto-apprendimento a 2 canali; è dotato di due relè non polarizzati (quindi semplici contatti) ideali per essere collegati ai 2 pulsanti del telecomando originale.

ricevitore

Il circuito ricevitore deve essere alimentato a 12V e non include l’antenna. L’alimentatore è facilmente reperibile, qualsiasi 12V ad almeno 500mA va bene. Per l’antenna è sufficiente un filo elettrico lungo esattamente 17.3 cm (la lunghezza d’onda a 433Mhz è 69.3 cm, quindi 1/4 di lunghezza d’onda è all’incirca 17.3 cm).

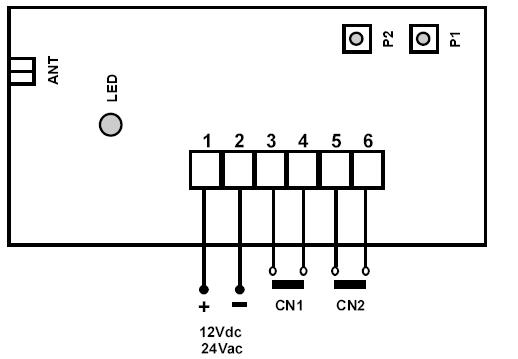

Questi sono i contatti del circuito ricevitore:

ricevitore_schema

I pulsanti P1 e P2 servono per la programmazione.

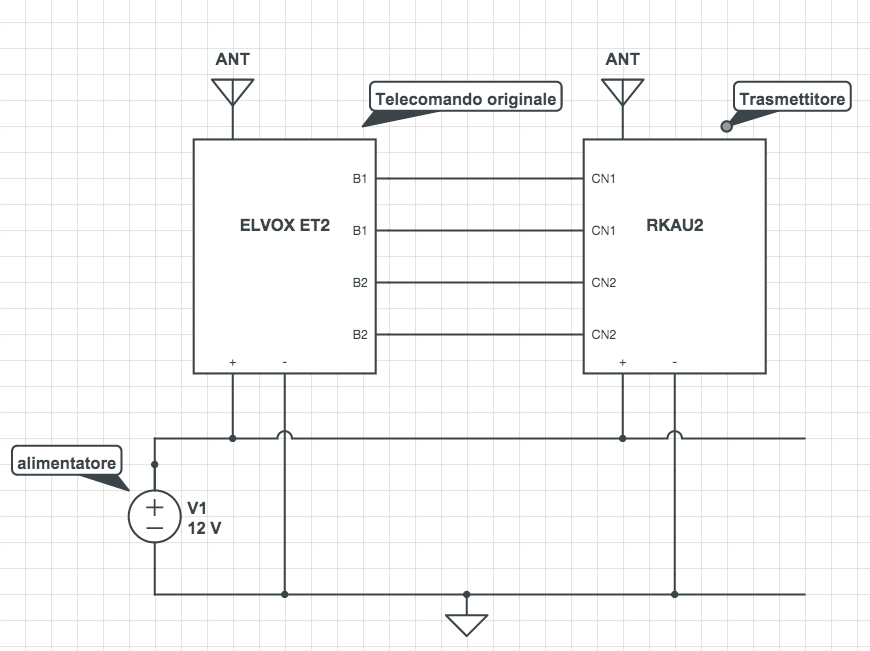

Ho quindi collegato il circuito ricevitore al telecomando, collegando tra loro i contatti dei 2 relè (CN1 e CN2) ai due pulsanti del telecomando Elvox originale. Sia il circuito ricevitore che il telecomando vengono alimentati dallo stessa fonte a 12V. Questo lo schema elettrico finale:

remote

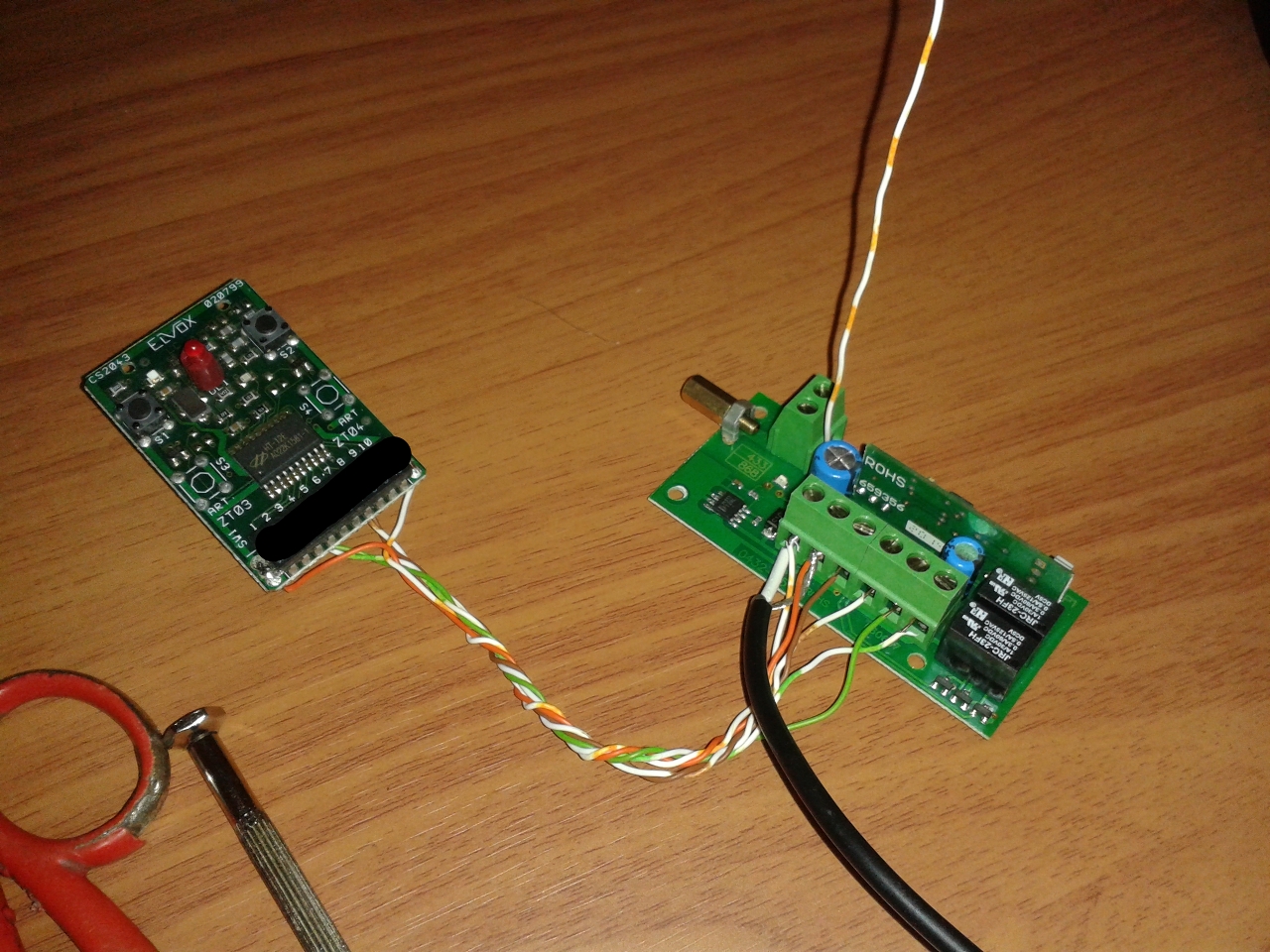

Il circuito finale, una volta realizzati i collegamenti, si presenta cosi’:

20141002_084354

Il cavetto nero è l’alimentazione, il filo in alto l’antenna. Il circuito a sinistra è il telecomando Elvox originale, quello a destra il circuito ricevente.

Tutto l’insieme è stato inserito in una cassetta plastica per esterni opportunamente alimentata. Programmando il circuito ricevente è possibile aprire/chiudere i cancelli utilizzando qualsiasi telecomando (ovviamente compatibile con il ricevitore), da quelli universali ai cloni più economici.

In questo modo è possibile comandare i cancelli sia con gli eventuali altri telecomandi originali (ne abbiamo sacrificato solo uno) che con i nuovi. In più non abbiamo dovuto modificare o sostituire i circuiti dei singoli motori dei cancelli.
